Hệ thống khí nén hay còn gọi là hệ thống dẫn khí (đường ống khí nén) được xem như là huyết mạch chi phối đáp ứng nhu cầu vận hành toàn bộ các thiết bị cơ khí trong 1 Garage sửa chữa, bảo dưỡng, xưởng chế tạo công nghiệp. Vì vậy việc lựa chọn công suất máy nén khí, sơ đồ dẫn khí ngay từ ban đầu là việc đầu tiên khi bạn quyết định mở xưởng. Dưới đây tôi sẽ mách bạn một số lưu ý quan trọng trong việc xây dựng cơ sở hạ tầng xưởng dịch vụ.

 Dựa vào công suất điện thực tế ở xưởng để lựa chọn dòng máy cho phù hợp.

- Nguồn điện 1 pha: thì dòng máy nén khí Piston là phù hợp. Dải công suất tối đa 3HP - bình tích 250l là lựa chọn tốt nhất. Nếu bạn chọn công suất lớn hơn máy sẽ không chạy được và hỏng ngay.

- Nguồn điện 3 pha: ta có 2 lựa chọn máy nén khí Piston và máy nén khí trục vít

 Một hệ thống khí nén đầy đủ bao gồm các thiết bị: Máy nén khí + bình tích + lọc đường ống khí nén + máy sấy khí + hệ thống đường ống dẫn khí PPR.

 Sơ đồ 1 hệ thống dẫn khí hoàn chỉnh

 Đường hơi dẫn khí: sử dụng loại ống PPR chịu nhiệt cao, đường ống chính nên dùng phi 32, đường nhánh phi 25. Nếu xưởng kết nối có ống chiều dài dưới 50m thì chỉ cần dùng ống phi 25 là đủ.

 Bình tích khí: sử dụng cho máy nén khí trục vít, tùy thuộc vào lưu lượng các thiết bị cơ khí hoạt động để chọn dung tích phù hợp: 300l - 500l - 1000l - 2000l (dùng cho cơ sở làm lốp xe tải ngoài quốc lộ). Lưu ý: phải lắp thêm van xả nước tự động dưới bình tích để đảm bảo thể tích luôn tối đa.

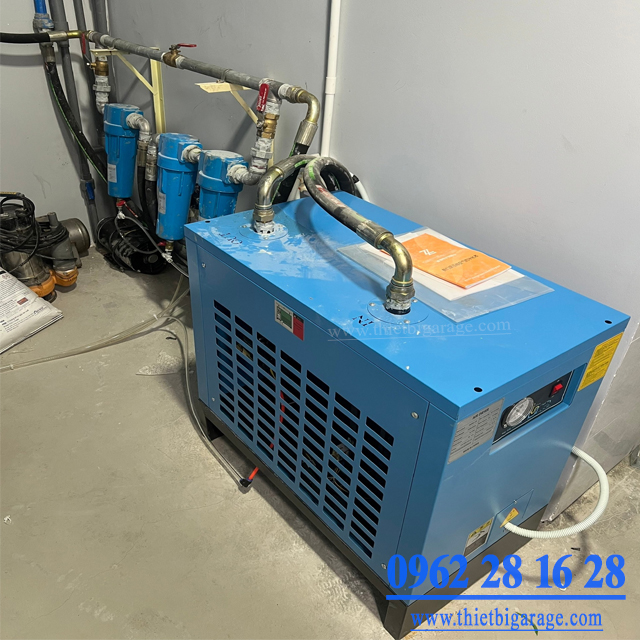

 Máy sấy khí (hay còn gọi máy ngưng tụ làm lạnh): sử dụng nguyên lý làm lạnh -> ngưng tụ nước hơi nước -> tách ẩm và loại bỏ hơi nước trong khí nén sau khi đi ra từ máy nén khí, trước khi dẫn khí tới các thiết bị cơ khí để sử dụng.

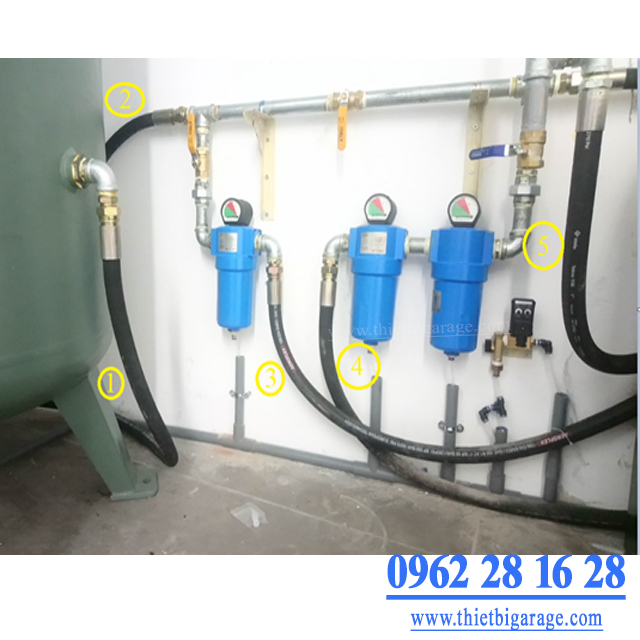

Bộ lọc khí: lọc thô + lọc tinh + lọc tách, bộ lọc khí này có thể làm ở đầu ra phía sau bình tích hay máy sấy khí đều được

Quý khách hàng nếu có nhu cầu mua máy nén khí có thể tham khảo tại đây: MAYNENKHI

CẢNH BÁO AN TOÀN CHUNG

Chú ý: sử dụng không đúng mục đích và bảo dưỡng kém của máy nén khí này có thể gây  thương tích cho người sử dụng. Bạn nên CẨN THẬN thực hiện theo các hướng dẫn được cung cấp sau đây để tránh những rủi ro như vậy.

1. Không chạm vào các bộ phận chuyển động

Không bao giờ đặt bàn tay, ngón tay của bạn hoặc các bộ phận khác của cơ thể gần bộ phận chuyển động của máy nén.

2.Không bao giờ được sử dụng máy nén mà không lắp tấm bảo vệ an toàn .

Không bao giờ sử dụng máy nén mà không có tất cả các bảo vệ an toàn lắp đặt hoàn hảo ở vị trí chính xác của họ (tức là bảng điều khiển, vành đai bảo vệ, van an toàn). Nếu các bộ phận này phải được loại bỏ để bảo trì hoặc phục vụ mục đích, đảm bảo rằng họ được đưa trở lại vị trí ban đầu của máy hoàn hảo trước khi sử dụng nén một lần nữa.

3. Luôn đeo kính an toàn

Luôn đeo kính bảo hộ hoặc các phương tiện bảo vệ mắt tương đương. Không bao giờ được xịt  trực tiếp không khí đối với bất kỳ phần nào của cơ thể hoặc của người khác.

4. Bảo vệ chống điện giật

Tránh vô tình chạm vào các bộ phận kim loại của máy, chẳng hạn như đường ống, bồn chứa hay các bộ phận kim loại kết nối tiếp đất. Không bao giờ sử dụng máy nén khí ở nơi có nước hoặc ẩm ướt.

5. Ngắt kết nối máy nén khí.

Ngắt kết nối máy nén từ việc cung cấp điện và xả hoàn toàn  hết khí trong thùng chứa trước khi thực hiện bất kỳ dịch vụ, kiểm tra, bảo dưỡng, làm vệ sinh, thay thế hoặc kiểm tra công việc của từng phần.

6.Nguy hiểm tiềm ẩn.

Không bao giờ di chuyển máy nén trong khi nó được kết nối với các nguồn cung cấp năng lượng điện hoặc khi trong bình tích áp còn chứa khí còn khí. Đảm bảo rằng công tắc chính đã tắt trước khi kết nối điện cho máy nén.

7. Bảo quản thiết bị.

Khi máy nén không sử dụng, nó phải được lưu trữ trong một căn phòng khô .Giữ nó ra khỏi tầm với của trẻ em.

8. Khu vực hoạt động.

Giữ khu vực làm việc sạch sẽ và loại bỏ bất kỳ công cụ mà không cần thiết. Giữ khu vực làm việc

đầy đủ thông thoáng. Không bao giờ sử dụng máy nén trong khu làm việc mà có chất lỏng dễ cháy hoặc khí. Các máy nén có thể phát ra tia lửa trong khi vận hành. Không sử dụng máy nén nơi có thể có sơn, xăng dầu, hợp chất hóa học, keo và các vật liệu dễ cháy nổ khác.

9. Giữ máy nén chánh xa tầm tầm tay trẻ em.

Ngăn không cho trẻ em hay bất cứ ai chạm vào cáp cung cấp điện của máy nén. Tất cả

bên ngoài phải được giữ ở một khoảng cách an toàn từ khu vực hoạt động.

10. Quần áo làm việc

Không mặc quần áo không phù hợp, đồ trang sức … có thể vướng vào trong các bộ phận chuyển động.

Mang mũ để che mái tóc của bạn nếu cần thiết.

11. Thận trọng khi chọn cáp cấp nguồn.

Không ngắt kết nối nguồn cung cấp điện bằng cách cầm cáp kéo. Giữ cáp xa nơi phát nhiệt, dầu và các cạnh sắc nét. Không đứng lên trên cáp điện hay treo vật nặng lên trên cáp cấp nguồn .

12. Quan sát và kiểm tra

Thực hiện theo các hướng dẫn bảo trì. Kiểm tra cáp cung cấp điện trên cơ sở định kỳ và nếu

hư hỏng phải được sửa chữa hoặc thay thế bằng một trung tâm dịch vụ được ủy quyền. Kiểm tra

trực quan xuất hiện bên ngoài của máy nén, đảm bảo rằng không có hình ảnh bất thường.Liên lạc với trung tâm dịch vụ gần nhất nếu cần thiết.

13. Mở rộng phạm vi sử dụng.

Khi máy nén được sử dụng ngoài trời, chỉ sử dụng các phần điện mở rộng sản xuất cho sử dụng ngoài trời.

14. Cảnh báo.

Hãy chú ý đến tất cả mọi thứ bạn làm. Quy trình sử dụng thông thường của bạn.

Không sử dụng máy nén nếu bạn đang mệt mỏi. Không bao giờ được sử dụng máy nén khí nếu bạn sử dụng rượu, ma túy hoặc các loại thuốc mà có thể làm bạn mệt mỏi.

15. Kiểm tra lỗi rò rỉ khí nén.

Trước khi sử dụng máy nén, nếu  van  an toàn hoặc các bộ phận khác bị hư hỏng, nó phải được

kiểm tra cẩn thận để đánh giá khả năng an toàn của thiết bị.

Kiểm tra sự liên kết của các bộ phận chuyển động, ống, đồng hồ đo, bộ giảm áp lực, khí nén kết nối và tất cả các phần khác có thể đóng vai trò quan trọng về hiệu quả hoạt động bình thường của máy nén. Tất cả bộ phận bị hư hỏng phải được sửa chữa hoặc thay thế bằng một trung tâm dịch vụ được ủy quyền hoặc thay thế theo các hướng dẫn được cung cấp trong sách hướng dẫn.

16.Sử dụng máy nén khí theo đúng các ứng dụng trong quyển hướng dẫn sử dụng.

Máy nén khí mục đích để sản xuất khí nén, không bao giờ sử dụng máy nén cho các mục đích khác hơn so với những quy định trong hướng dẫn.

17. Sử dụng máy nén khí đúng mục đích sử dụng.

Vận hành máy nén phù hợp với các hướng dẫn được cung cấp trong hướng dẫn sử dụng này. Không cho phép trẻ em sử dụng máy nén hoặc những người không quen thuộc với nó.

18.Đảm bảo rằng mỗi con vít, buloong và tấm bảo vệ phải chắc chắn.

19. Giữ sạch lưới lọc bụi đầu vào.

Giữ sạch lưới thông gió động cơ. Thường xuyên làm sạch các lưới điện nếu khu vực làm việc đặc biệt dơ bẩn.

20. Vận hành máy nén đúng giải điện áp làm việc

Vận hành máy nén ở điện áp quy định trên tem thông số kỹ thuật. Bạn có thể gây thiệt hại hay làm cháy động cơ và các thành phần điện khác nếu máy nén hoạt động ở mức cao hơn hoặc thấp hơn

điện áp hơn so với điện áp định mức của nó.

21. Không bao giờ sử dụng máy nén nếu nó bị lỗi

Nếu máy nén bị ồn hoặc rung quá mức khi chạy hoặc nó có vẻ là bị lỗi thì dừng lại ngay lập tức và kiểm tra hiệu quả của nó hoặc liên hệ với trung tâm dịch vụ gần nhất được ủy quyền.

22. Không sử dụng dung môi làm sạch các bộ phận bằng nhựa .

Dung môi như xăng dầu, chất pha loãng, dầu khí hoặc các hợp chất khác có chứa hydrocarbon

làm hỏng các bộ phận bằng nhựa. Làm sạch chúng với một miếng vải mềm và nước xà phòng hoặc chất lỏng thích hợp khác.

23. Sử dụng các bộ phận thay thế chính hãng.

Việc sử dụng các phụ tùng thay thế chính hãng vẫn sẽ được tính trong bảo hành .

24. Không tự ý sửa đổi máy nén.

Không được tự ý sửa đổi máy nén. Liên hệ với trung tâm dịch vụ được ủy quyền cho tất cả các sửa chữa cần thiết. không được phép tự  sửa máy nén vì có thể làm giảm hiệu quả của máy nén và cũng có thể gây ra nghiêm trọng tai nạn cho những người không có kỹ năng kỹ thuật cần thiết để thực hiện các sửa đổi như vậy.

25. Tắt máy nén khí khi không được sử dụng.

Khi máy nén không sử dụng xoay công tắc nguồn  ON / OFF sang vị trí OFF (vị trí "0").

26. Không chạm vào các bộ phận nóng của máy nén

Không chạm vào đường ống, động cơ hoặc bất kỳ phần nào khác nóng.

27. Không xịt trực tiếp khí nén vào cơ thể.

Để tránh mọi rủi ro không được xịt khí nén vào người hoặc động vật.

28. không được tắt  máy bằng cách kéo dây cấp  nguồn.

Sử dụng công tắc  "O / I" (ON / OFF) nút của bảng điều khiển để dừng máy nén.

29.Đường khí nén.

Sử dụng ống khí nén và các công cụ mà có thể chịu được áp suất cao hơn hơn áp suất tối đa của máy nén.

30. Phụ tùng

Chỉ sử dụng phụ tùng thay thế chính hãng để thay thế các mòn, hư hỏng.

Sửa chữa phải được thực hiện duy nhất bởi các trung tâm dịch vụ được ủy quyền.

31. Sử dụng máy nén một cách đúng.

Người vận hành phải sử dụng thành thạo tất cả các chức năng của máy nén.

32. Bảo trì.

Việc sử dụng và bảo trì thông thường được chỉ ra trong sách hướng dẫn này, các bảo chỉ và cài đặt đặc biệt được đưa ra trong tài liệu đi kèm.

33. Không được tháo các ống dẫn khí khi trong bình vẫn còn khí nén.

Không được tháo các ống hoặc vít khi trong thùng chứa khí vẫn còn khí nên, phải tháo bỏ khí nén trước khi tháo đường ống.

34. Không thay đổi hay sửa chữa bình chứa khí.

Không được cố ý khoan, hàn hay biến dạng bình khí nén.

35. Khu vực lắp đặt

a) Không làm việc trong phòng kín hoặc gần lửa.

b) Đảm bảo rằng căn phòng mà bạn đang làm việc được thông gió đầy đủ.

c) Mang kính bảo hộ và khẩu trang.

36. Không được để lọt các vật vào trong lưới lọc.

Không đặt các vật hoặc các bộ phận của cơ thể trong lưới bảo vệ để ngăn chặn các tai nạn

hoặc thiệt hại cho máy nén.

 Giữ sách hướng dẫn sử dụng này cẩn thận và giao lại cho nhân viên có nhu cầu sửa chữa bảo hành.

                  Chúng tôi có quyền sửa đổi và thay thế mà không cần phải báo trước.
